Produkto elementas: Šilumos mainų sistemos vamzdžių lapas, kondensato sistema
Tipas: vamzdžių lapas
Medžiaga: ASME SA182 F304L
OD: 880 mm
Storis: 70 mm
Dimensija: pagal piešinį
Mūsų ASME SA182 F304L vamzdžių lakštų gamykla specializuojasi gaminant aukštą - kokybišką nerūdijančio plieno vamzdžių lakštus, pritaikytus šilumos mainų ir kondensato sistemoms. Šių vamzdžių lakštų išorinis skersmuo yra 880 mm, o storis - 70 mm.
Mes siūlome pritaikytus gręžimo ir skylių modelius, kad atitiktume konkrečius kliento reikalavimus. Pagaminti iš patvariojo F304L nerūdijančio plieno, šie vamzdžių lakštai suteikia puikų atsparumą korozijai ir mechaninį stiprumą.
Priklausomai nuo galutinio taikymo (naftos chemijos, branduolinės, naftos ir dujų ir kt.), Vamzdžių lakštą galima apkabinti nerūdijančio plieno ar kitais super lydiniais arba netgi visiškai pagaminti iš nerūdijančio plieno ar supervietės.
Condensador, „Vaporizador Parte“, „Intercambiadores de Calor“, „Intercambiador de Calor“, „Tubo Carcasa Intercambiador de Calor“, priima priesaiką ir kt.

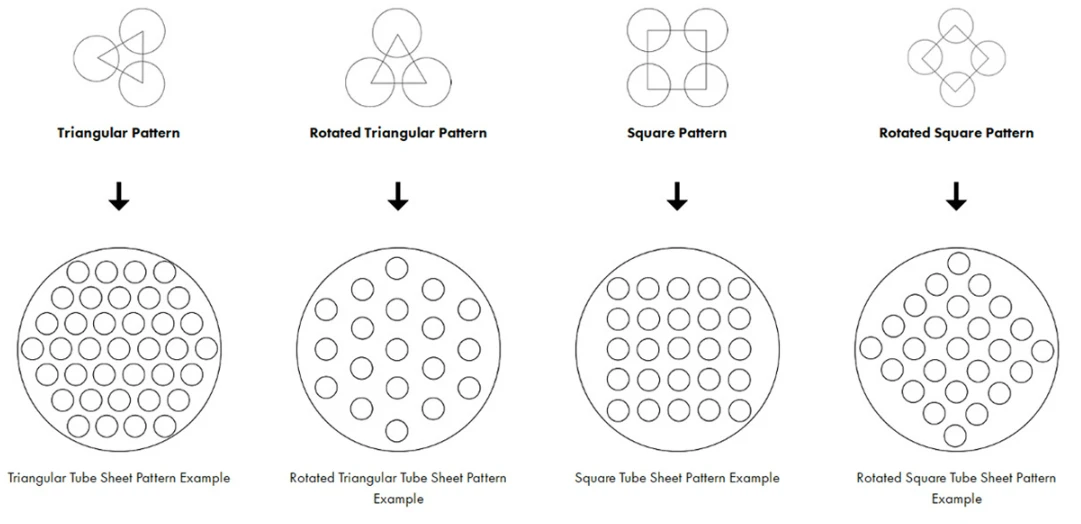

Tipiški skylių modeliai
Dažniausiai pasitaikančios skylių, patiriamų vamzdžių lakštų, rūšyse yra trikampiai, pasukami trikampiai, kvadratiniai ir pasukami kvadratai. Kiekvienas skylės raštas pateikia savo krovinių iššūkius. Žr. Tipiškus modelių tipus žemiau.
Standartinis ir medžiagos laipsnis
- Kaltiniai vamzdžių lakštai, A182 F304/304L, A182 F316/316L, A182 F321, A182 F310S, A182 F347H,A182 F316Ti, 317L, 904L, 1.4301,1.4307, 1.4401, 1.4571, 1.4541, 254Mo and etc.
- Duplekso nerūdijančio plieno vamzdžių lakštai: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410, 1.4501 ir kt. Ir kt.
- Nerūdijančio plieno vamzdžių lakštaiASTM A 240 304 304 l 316 316 l, 904L
- Titano vamzdžių lakštaiASTM B265 Gr1, Gr2, Gr3, Gr5, Gr7, Gr12. Vamzdžių lapas/pertvaros plokštė
- Kaltiniai titano vamzdžių lakštaiASTM B381 GR F1, GR F2, GR F3, GR F5, GR F7, GR F12. Vamzdžių lapas BT1-00, BT1-0, BT1-2
- Anglies plieno vamzdžių lapas:A105, SA266.GR2, A350LF2, Q235, ST37, ST45.8, A42CP, E24, A516 GR60, A516 GR 70, S235JR
- Nikelio lydinio vamzdžių lapas:„Inconel600“, „Inconel625“, „Inconel690“, „Incoloy800“, „Incoloy 825“, „Incoloy 800h“, „C22“, „C-276“, „Monel400“, „Alloy20“ ir kt.
- Cr - MO lydinio vamzdžių lapas:A182F11, A182F5, A182F22, A182F91, A182F9, 16MO3 ir tt
- Vario nikelio vamzdžių lapasSB171 C70600, C71500 TUBLESHEET/BAFFLE/FLANGE.
- Karinio jūrų laivyno vamzdžių lapasSB171 C46400/C46500 TUBLESHEET/BAFFLE/FLANGE
Aliuminio bronzinis vamzdžių lapas
SB171 C61300/C61400/C63000 TUBLEEET/BAFFLE/FLANGE
Žalvario vamzdžių lapas, pertvara, flanšas.
Apklijavimo vamzdžių lapasSA516.GR 70+ SB171 C71500 anglies plienas+vario lydinio apvalkalo vamzdžių lapas. SA516.GR 70+ ASTM B265 Gr2 anglies plienas+titano apvalkalo vamzdžių lapas, SA 240 316 l+ASTM B265 Gr2 anglies plienas+dupleksinis apvalkalas vamzdžių lapas.
TAIKYTI DABAR
Specifikacija
OD40-6000mm, storis nuo 5 mm --- 300 mm
Gamybos procesas
„Ingot“ ruošinys ir apvalioji juosta-cheminis elementas analizuoja --- juostų pjaustymo pjaustymas --- kalvys --- terminis apdorojimas --- Neįtikėtinų ruošinių --- lathe --- gilios skylės gręžimas
--- Patikrinimas --- Žymėjimas --- pakavimas su faneranine.
Individualizuota pertvaros plokštė
Įvadas:
Pertvaros yra plonos plokštelės, išdėstytos per visą vamzdžio pluošto ilgį.
Jie turi dvi pagrindines funkcijas:
· Palaikykite vamzdžių paketus
· Padidinkite šilumą - perkelkite pakeisdami skysčio srautą ir sukuriant turbulenciją
Paprastai pertvaros yra nuo 10 mm iki 20 mm, o jie paprastai yra apdirbami nuo 2 iki 5 plokštelių krūvomis, todėl gręžimo operacija tampa sudėtingesnė.
Matralis:
- ASTM A 240 304 304 L 316 316 l, 904L nerūdijančio plieno pertvaros plokštė šilumokaičiui
- ASTM B265 Gr1, Gr2, Gr3, Gr5, Gr7, Gr12. vamzdžių lapas/ titano pertvaros plokštės šiluma Ex - keitiklis
- Anglies plieno pertvaros plokštelė/vamzdelio lapas/flanšas: SA266.GR2, A350LF2, Q235, ST37, ST45.8, A42CP, E24, A516 GR60, A516 GR 70, S235JR
- Nikelio lydinio pertvaros plokštelė vamzdeliui - apvalkalo šilumokaitis C22, C-276, Monel400, Alloy20 ir kt.
- Vamzdelio lapas/Baffleplate/Flange: „Inconel600“, „Inconel625“, „IncoL690“, „Incoloy800“, „Incoloy 825“, „Incoloy 800h“ ir kt.
- Vario nikelio pertvaros plokštelės šilumokaitis SB171 C70600, C71500 vamzdelių lapas/pertvaros plokštė/flanšas
- Karinio jūrų laivyno žalvario pertvaros plokštės šiluma Ex - keitiklis SB171 C46400/C46500 TUBLESEET/BAFFLE/FLANGE
- Aliuminio bronzos „Baffle SB171 C61300/C61400/C63000“ vamzdelių lapas/pertvara/flanšas
Nerūdijančio plieno vamzdžių lakšto pertvaros plokštė, išsiųsta į Braziliją
Šį kartą klientas iš Brazilijos norėjo užsisakyti vėlgi iš Kinijos produktų, klientas dar kartą pasirinko „Gnee“ kaip partnerį. Pagrindiniai šios tvarkos produktai yravamzdžių lapas, Pertvaros plokštelėirKorpuso flanšas.
Po kelių mėnesių kruopštaus programos projektavimo, pasikartojančių pakeitimų ir išsamių telekonferencijų ryšių, Brazilijos kliento vamzdžių lakštų tvarko plokštelių užsakymas yra suderinamas ir sėkmingai.
Brazilijos vamzdžių lakštų pertvaros plokštės apvalkalo flanšo užsakymo informacija:
Projekto vieta: Brazilija
Produktas: vamzdžių lapas, pertvaros plokštė ir apvalkalo flanšas
Standartinė ir medžiaga: nerūdijantis plienas
Specifikacijos: pagal kliento prašymą ir piešimą
Taikymas: naudojamas šilumokaičiui, slėgio indui
Užklausos laikas: 2025.03.10
Užsakymo laikas: 2025.04.02
Pristatymo laikas: 2025.05.01
Atvykimo laikas: 2025.06.13
