ASTM A516 GR 70/65/60 Plieninė plokštė, naudojama vidutinio sunkumo ir žemoje temperatūroje
ASTM A516 Plieninės plokštės yra anglies plieno plokštelių, skirtų naudoti vidutinio sunkumo ir žemesnėje temperatūros aptarnavime, specifikacija. Šios plokštelės daugiausia naudojamos gaminant slėgio indus ir pramoninius katilus.
ASTM A516 GR 70/65/60 Plieninė plokštėPagrindinės savybės:
- Kompozicija: ASTM A516 plokštelėse paprastai yra anglies, mangano, fosforo, sieros ir silicio. Anglies kiekis paprastai svyruoja nuo 0,26% iki 0,30%.
- Mechaninės savybės:
- Derliaus stiprumas: Svyruoja nuo 220 MPa (32 000 psi) iki 460 MPa (67 000 psi), priklausomai nuo laipsnio (pvz., 55, 60, 65 ir 70 laipsnio).
- Tempimo stiprumas: Svyruoja nuo 380 MPa (55 000 psi) iki 620 MPa (90 000 psi).
Mūsų tiekimo anglies plienas ASTM A516 70, 65, 60, 55 diapazonas:
Aprašymas: Anglies plienas ASTM A516 70, 65, 60, 55 laipsnis
Gamybos tipai: Karštai suvyniota
Storis: nuo 2 mm iki 150 mm
Plotis: nuo 0,6 m iki 3M
Ilgis: 6m, 12m, pritaikytas
Paviršius: natūralus, dažytas
Pakavimas: standartinis jūros pakavimas, surištas su strype.
Programos:
ASTM A516 Plieninės plokštelės dažniausiai naudojamos:
Naftos, dujų ir chemijos pramonės slėgio indų gamyba.
Sandėliavimo rezervuarų statyba skysčiams esant vidutinei temperatūrai.
Katilai ir šilumokaičiai energijos gamybos įmonėse.
Apskritai, ASTM A516 plieninės plokštelės yra būtinos tam, kad būtų galima naudoti stiprumą, ilgaamžiškumą ir gerą kietumą vidutinėje iki žemos - temperatūros aplinkoje.
ASTM A516 laipsnis 70 - bendro naudojimo laipsnis
Jis suskirstytas į keturias klases, atsižvelgiant į skirtingus stiprumo lygius: 55, 60, 65 ir 70, dažniausiai naudojamas 70 laipsnis.
|
Pažymys |
Tempimo stiprumas ksi [MPA] |
|---|---|
|
55 [380] |
55-75 |
|
60 [415] |
60-80 |
|
65 [450] |
65-85 |
|
70 [485] |
70-90 |
Maksimalus storio ribotas
Maksimalų plokštelių storią riboja tik kompozicijos galimybė patenkinti nurodytus mechaninės savybės reikalavimus. Plokštelėms, pagamintoms iš ritinių ir teikiamos be terminio apdorojimo, arba tik palengvinant stresą, reikalavimai ir bandymo rezultatai turi atitikti A20/A20M. Rietinės nėra laikomos kvalifikuotomis pagal šią specifikaciją, kol jos supjaustomos į plokšteles.
|
Pažymys |
Maksimalus storis. [Mm] |
|---|---|
|
55 [380] |
12 [305] |
|
60 [415] |
8 [205] |
|
65 [450] |
8 [205] |
|
70 [485] |
8 [205] |
Nurodomi dokumentai:
ASTM standartai:
A20/A20M: Bendrieji plieninių plokštelių reikalavimai slėgio indams ir rezervuarams
A435/A435M: Straipsnio - ultragarsinio plieninių plokštelių tyrimų specifikacija
A577/A577M: kampui - pluošto ultragarsinis plieninių plokščių tyrimas
A578/A578M: tiesmenia - pluošto ut iškastų plokštelių egzaminavimas specialioms programoms
A516 plokštelių medžiagos ir gamybos detalės
Plienas turi būti nužudytas ir patvirtinamas pagal puikų Austenitinio grūdų dydžio reikalavimus, susijusius su „Spec A20/A20M“.
Terminis apdorojimas
40 mm storio plokštelės [1,5 colio] arba po ja paprastai tiekiamos kaip - suvyniotos sąlygos. Jei reikalaujama normalizuoti arba palengvinami stresai, prieš užsakymą turi būti informuotas.
Plokštės, viršijančios 40 mm [1,5 colio] storio, turi būti normalizuotos.
Jei Notch - kietumo bandymai yra reikalingi 1,5 plokštelėse [40 mm], o esant tokiam storiui, plokštelės turi būti normalizuotos, jei pirkėjas nurodo kitaip.
Susitarta dėl pirkėjo, aušinimo greičiai greičiau nei aušinimas ore yra leistini pagerinti kietumą, jei plokštelės vėliau grūdinamos nuo 1100 iki 1300 ℉ [595–705 laipsnio].

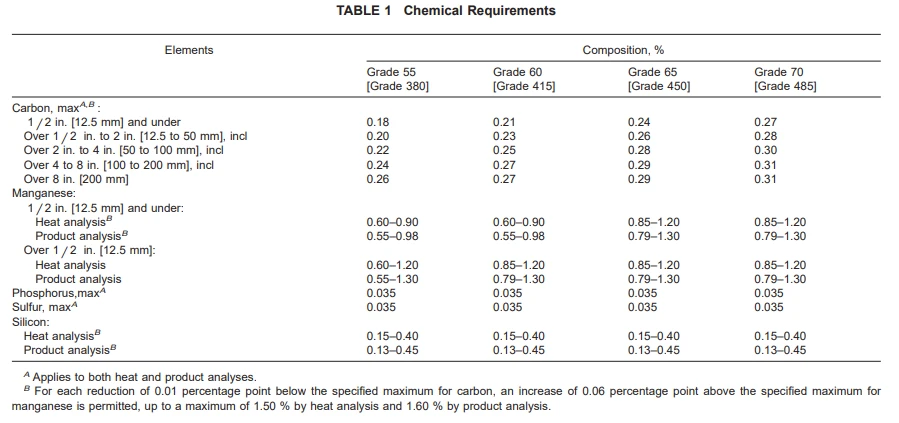

ASTM A516 70, 65, 60 Medžiagos duomenų lapo cheminė sudėtis
ASTM A516 GR 70 plokštelės turi atitikti cheminius reikalavimus žemiau 1 lentelėje, jei kitaip modifikuotos pagal S17 iš vakuuminės anglies - deoksiduoto plieno A20/A20M.
Mechaninės savybės
Tempimo stiprumas ir derlingumo stiprumas turi atitikti žemiau esančią 2 lentelę.
A516 GR60 VS Q345R
ASTM A516 60 laipsnio ir Q345R yra abi anglies plieno plokštės, naudojamos slėgio indams ir katilams, tačiau jos labai skiriasi stiprumo, kontroliuojančiais standartais ir lygiaverčiais laipsniais. Q345R yra arčiau A516 70 laipsnio A516, nei iki A516 60 laipsnio.
A516 60 laipsnio ir Q345R palyginimas
| Savybė | A516 60 klasė | Q345R |
|---|---|---|
| Standartas | ASTM/ASME | GB (Kinijos nacionalinis standartas) |
| Klasifikacija | Anglies plieno plokštelė, skirta vidutinio sunkumo ir žemai - temperatūros paslaugoms slėgio induose. | Žemas - lydinys, aukštas - stiprumo plienas slėgio indams. |
| Lygiavertis laipsnis | Maždaug lygi Kinijos laipsniui Q245R. | Apytiksliai lygi Amerikos standartui A516 70 laipsniui dėl panašaus tempimo stiprumo. |
| Derliaus stiprumas (min) | Didesnis arba lygus 220 MPa (32 ksi) | Didesnis arba lygus 345 MPa (50 ksi) plonoms plokštelėms. (Derlingumo stiprumas mažėja didėjant storiui). |
| Tempimo stiprumas | 415–550 MPa (60–80 ksi) | 510–640 MPa (74–92 KSI) plonoms plokštelėms. (Tempimo stiprumo diapazonas šiek tiek mažėja didėjant storiui). |
| Pagrindiniai legiruoti elementai | Pirmiausia anglies, su manganu ir siliciu. | Sudėtyje yra nedidelis mangano, silicio, niobio, vanadžio ir titano kiekis. |
| Suvirinamumas | Puikus suvirinamumas, tinkamas daugeliui gamybos būdų. | Geras suvirinamumas, tačiau reikia daugiau kontrolės nei A516 GR 60, kad būtų išvengta įtrūkimų dėl didesnio stiprumo ir lydinio kiekio. |
| Tvirtumas | Geras kietumas, ypač mažesniam - temperatūros paslaugai. | Didesnis stiprumas gali šiek tiek sumažinti tvirtumą, palyginti su A516 GR 60, tačiau jis atitinka įtakos kietumo reikalavimus. |
| Paraiškos | Slėginiai indai, katilai ir pramoninė įranga, skirta vidutinei ir žemesnei temperatūros aptarnavimui. | Slėgio indai, katilai, šilumokaičiai ir rezervuarai, skirti aukštesnio slėgio ir temperatūros paslaugoms, palyginti su mažesne - klasės plienu. |
Kuris plienas tinka jūsų projektui?
Rinkdamiesi nuo 60 -os A516 ir Q345R, apsvarstykite konkrečius jūsų programos poreikius:
Didesnio slėgio taikymui: Q345R yra geresnis pasirinkimas dėl jo žymiai didesnio išeigos ir tempimo stiprumo. Tai funkciškai atnaujinimas iš A516 GR 60 ir lygi A516 GR 70.
Vidutinio slėgio taikymui: A516 60 klasė yra kaina - efektyvi ir patikima parinktis.
Žemutiniam - temperatūros našumui: A516 60 klasė yra specialiai sukurta vidutinio sunkumo - ir žemai - temperatūros paslaugai.
Konkrečiam kodui ar standartiniam atitikimui: Jūsų projekto reikalavimai gali diktuoti naudojant ASTM (Amerikos) arba GB (Kinijos) standartą.
Specializuotam gamybai: Abu plienai yra suvirinami, tačiau dėl specifinio gamybos proceso gali prireikti atidžiau atkreipti dėmesį su Q345R dėl jo didesnio stiprumo.
Kas yra Q345R medžiaga, lygi?
A516 70 laipsnio plienas
Q345R ASTM ekvivalentinė medžiaga yraA516 70 laipsnio plienas, ir tai yra Q345R ekvivalentinė ASTM medžiaga.
Kas yra Q345 klasės plienas?
Q345 yra žemas - lydinys, aukštas - stiprumo struktūrinis plienas, sudarytas iš maždaug 98 - 99% geležies ir 1–2% lydinio elementų, tokių kaip anglies, mangano, silikono, ir pėdsakų, pavyzdžiui, fosforo ir sulčių. Paprastai jis yra kietas, plokščias ar plokštelių formas ir turi pilkšvai metalinę išvaizdą.
Kas yra SA 516 GR 60 n medžiaga?
SA 516 GR 60N yra specifikacija, apimantislėgio indo laipsnio plienas. SA 516 GR 60N plokštelė yra suprojektuota su puikia chemine kompozicija, kurioje yra anglies, silicio, mangano, fosforo, sieros, aliuminio, chromo, vario, nikelio, molibdeno, su nedidele niobium, titano ir vanadžio koncentracija.
Kuo skiriasi A36 ir A516 GR 60?
Jis žinomas dėl puikaus kietumo ir atsparumo trapiems lūžiams. „A36“ yra bendras - tikslo anglies plieno klasė, tinkanti struktūrinėms reikmėms, tuo tarpu A516 yra specialiai sukurtas slėgio indui pritaikyti ir pasižymi geresniu kietumu.
Kodėl SA516 GR-60 dažniausiai naudojamas slėgio indų gamyboje?
ASME SA 516 GR 60/70N su NACE HIC slėgio indo plieno plokštelėmis turi įvairias lydinio savybes. Tačiau kai kurios plokštelių charakteristikos yraAtsparumas korozijai, puikus patvarumas, lankstumas, stabilumas pakilus temperatūroje, patikimumasIr dar daugiau.
Koks yra suklastoto A516 GR 70 atitikmuo?
EN 10028 P355GH
SA 516 gr . 70 yra ASTM/ASME laipsnis. Lygiavertis šio laipsnio standartas yraEN 10028 P355GH klasė.
Koks yra SA 516 Gr 60 SA temperatūros diapazonas?
SA 516 GR 60 temperatūros diapazonas
SA 516 GR 60 yra sukurtas žemoms - temperatūros programoms. Šie moduliai gali veikti temperatūrojeiki –45 laipsnių Celsijaus ir gali ištverti net 340 laipsnių temperatūrą.
Kuo skiriasi SA 516 ir ASTM A516?
Kol„SA 516 GR 70“ tinka plačiam taikymo asortimentui, A 516 70 plokštelė (NACE MR 0103/0175) suteikia papildomą atsparumo rūgščių dujų aplinkai pranašumą. Šių skirtumų supratimas gali padėti priimti pagrįstą sprendimą, užtikrinant saugumą ir ilgaamžiškumą jūsų projektuose.
Ar SA 516 GR 70 yra normalizuotas?
A/SA 516 GR . 70+ N plienas tiekiamas normalizuotos būklės.Normalizuojanti temperatūra yra 900 - 950 ºC, ir jis turi būti paliktas krosnyje po to, kai temperatūra išlygina maždaug 1 minutę milimetre plokštelės storio.
Kuo skiriasi A283 GR C ir A516 GR 70?
A516 70 laipsnis pirmiausia naudojamas tose programose, kur yra aukštesnė temperatūra ir slėgis, pavyzdžiui, naftos chemijos ir naftos ir dujų pramonėje. Kita vertus, A283 C laipsnis naudojamas bendroms struktūrinėms reikmėms ir nėra tinkamas slėgio indui.
Kas yra ASTM A516 GR 70 lygiavertis?
P355GH
Aprašymas. ASTM A516 70 klasė yra katilo / slėgio indų kokybė Plieninė plokštelė, skirta naudoti žemose ar vidutinio sunkumo paslaugose. Tai pagerino „Notch“ tvirtumą. A516 GD70 Plieno plokštė yra lygiP355GH ir 490B klasių.
